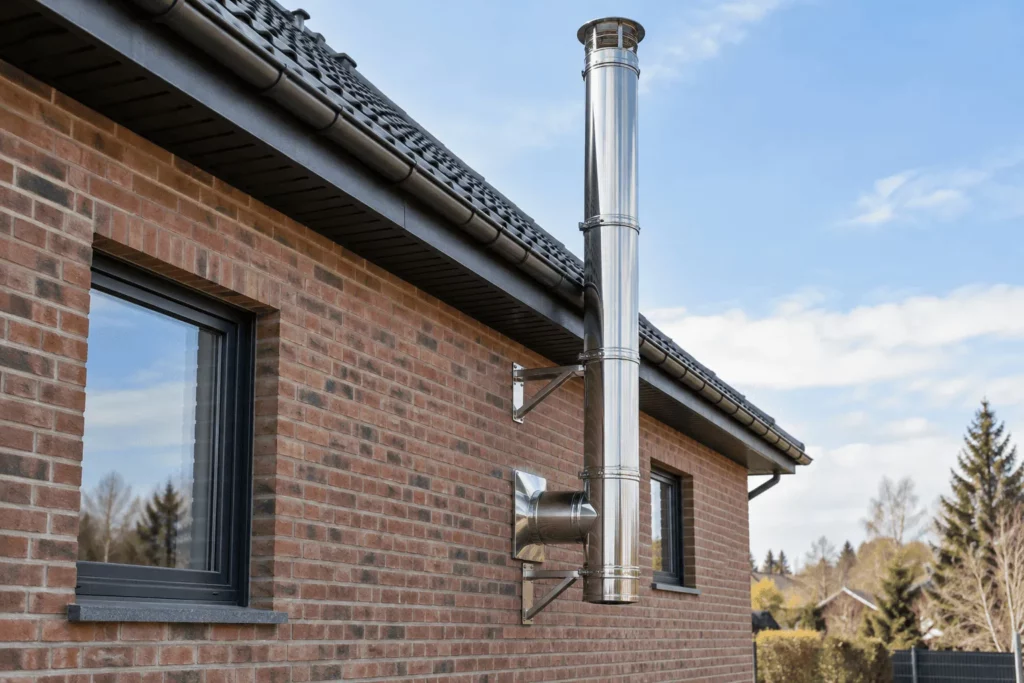

Дымоход через стену выводят от отопительного прибора коротким горизонтальным участком, проводят через негорючий проходной узел и поднимают вертикально по фасаду. Диаметр, высоту, материал, расстояния до горючих конструкций и способ сборки определяют по паспорту печи или котла, документации дымоходной системы и проекту. Для деревянной стены особенно важны заводской проходной узел, негорючая изоляция и сохранение требуемой отступки: монтаж «по размеру трубы» пожароопасен.
Когда вывод через стену удобнее прохода через кровлю
Наружная схема уменьшает число проходов через перекрытия и кровлю, оставляет ревизию доступной и позволяет установить печь ближе к наружной стене. Но у нее есть собственные ограничения: появляется поворот, наружная вертикаль сильнее охлаждается, требуется надежная опора на фасаде, а оголовок приходится поднимать с учетом кровли и ветрового подпора.
Через стену разумно выводить дымоход, если трасса получается короткой, вертикальный участок можно надежно закрепить, а место выхода не конфликтует с окнами, карнизом, соседними конструкциями и инженерными сетями. Для газового оборудования решение согласуют с проектом газоснабжения и требованиями изготовителя. Коаксиальный дымоход котла с закрытой камерой сгорания — отдельная система; правила модульного дымохода для дровяной печи к нему автоматически не применяются.
Как выбрать материал дымохода
Для наружного участка часто используют заводской стальной сэндвич: внутренняя труба, слой негорючей теплоизоляции и наружная оболочка. Керамическая система тяжелее и требует опоры, зато устойчива к высокой температуре и кислотному конденсату при правильном подборе. Одностенная нержавеющая труба годится для отдельных внутренних участков по проекту, но на холодном фасаде быстро теряет температуру и образует конденсат.
| Система | Сильная сторона | Ограничение |
|---|---|---|
| Стальной сэндвич | Небольшая масса, модульная сборка | Качество зависит от марки стали, сварки и изоляции |
| Керамика | Температурная и коррозионная стойкость | Большая масса, нужна опора и заводская оболочка |
| Одностенная сталь | Компактность на коротком теплом участке | Не подходит как универсальная наружная труба |
Проверяют не только толщину металла. В паспорте системы должны быть указаны назначение, допустимая температура, вид топлива, стойкость к конденсату и коррозии, направление сборки и совместимые герметики. Модули разных производителей нельзя соединять только потому, что их номинальный диаметр совпадает.
Как определить диаметр и конфигурацию
Диаметр дымохода выбирают по выходному патрубку и инструкции отопительного прибора. Уменьшать сечение после патрубка нельзя без прямо предусмотренного расчета. Увеличение диаметра «с запасом» тоже не всегда полезно: газы сильнее охлаждаются, тяга становится нестабильной, конденсата больше.
При планировании трассы стремятся к трем вещам:
- • короткий соединительный участок от прибора до вертикали;
- • минимальное число поворотов и сужений;
- • возможность чистить каждую часть без разборки стены.
Горизонтальный отрезок не должен превращаться в длинную полку для сажи. Его длину, уклон и допустимое число колен берут из паспорта конкретной системы. Тройник с ревизией и конденсатосборником ставят внизу наружной вертикали так, чтобы к нему был безопасный доступ.
Универсальной высоты дымохода нет. Сначала учитывают прибор, форму крыши, соседние препятствия и ветровую зону, затем проверяют тягу расчетом
Безопасный проход через деревянную стену
Главная ошибка — просверлить отверстие почти по диаметру сэндвич-трубы и заполнить щель случайной ватой или пеной. Температура наружной оболочки не отменяет требуемого расстояния до древесины. Размер разделки определяют по документации дымохода, паспорту прибора и действующим требованиям пожарной безопасности.
Правильный узел включает:
- 1. Проем расчетного размера без контакта трубы с несущей древесиной.
- 2. Жесткий короб или гильзу из негорючего материала.
- 3. Негорючую теплоизоляцию, разрешенную для требуемой температуры.
- 4. Огнестойкую облицовку в зоне примыкания.
- 5. Защиту от влаги снаружи без герметичного запирания горючих деталей внутри перегретого узла.
- 6. Доступ для осмотра, если он предусмотрен системой.
Монтажная пена, обычная минеральная вата без подтвержденной температуры применения, древесные прокладки и близко расположенная проводка в проходном узле недопустимы. В кирпичной или бетонной стене риск возгорания ниже, но остаются требования к герметичности, термическим деформациям и защите фасада от конденсата.
Пошаговый монтаж дымохода через стену
До начала работ проверяют несущую способность стены, расположение скрытых коммуникаций и возможность установить опорную площадку. Сам отопительный прибор должен стоять на подготовленном основании с соблюдением расстояний до отделки.
- 1. Разметьте ось выхода по проекту и паспорту оборудования.
- 2. Сформируйте проем, не повреждая критичные стойки, балки и перемычки.
- 3. Соберите проходной узел и защитите края горючей конструкции.
- 4. Подключите стартовый участок без напряжения и перекоса патрубка.
- 5. Снаружи установите опорную консоль, тройник, ревизию и конденсатосборник.
- 6. Поднимите вертикаль заводскими секциями, соблюдая направление стыков.
- 7. Закрепите трубу штатными кронштейнами с шагом из документации системы.
- 8. Выполните обход карниза заводскими элементами, если прямой подъем невозможен.
- 9. Установите оголовок, а при требовании — искроуловитель.
- 10. Проведите осмотр, пробную растопку и контроль тяги.
Герметик используют только там, где он предусмотрен производителем. Он не компенсирует неправильно собранный замок, овальную трубу или несовпадающие модули. Саморезы не должны случайно пробивать внутренний дымовой канал, если это запрещено конструкцией.
Как закрепить наружную вертикаль
Вес дымохода передают на опорную площадку, а стеновые кронштейны удерживают вертикаль от бокового смещения. Нельзя подвешивать всю систему к тонкой облицовке или крепить кронштейн только в виниловый сайдинг. Крепеж должен входить в несущую стену или специально предусмотренные закладные.
На шаг и схему крепления влияют диаметр, масса секций, высота фасада, ветровой район и вынос от стены. Если труба поднимается выше последнего кронштейна на величину, превышающую допустимую производителем, ставят растяжки или отдельную опорную конструкцию. Обледенение и снег с крыши также учитывают: дымоход не должен находиться в зоне схода снежной массы без защиты.
Как уменьшить конденсат и коррозию
Конденсат появляется, когда дымовые газы охлаждаются ниже точки росы. Риск повышают длинный наружный участок, недостаточная теплоизоляция, сырое топливо, низкотемпературный режим и слишком большой диаметр. Кислотный конденсат разрушает неподходящую сталь и стыки.
Помогают правильный подбор марки внутренней трубы, непрерывное утепление, короткая трасса, конденсатосборник и эксплуатация прибора в разрешенном режиме. Стыки собирают в направлении, указанном изготовителем: бытовые выражения «по дыму» и «по конденсату» не заменяют схему конкретной системы.
Обслуживание и признаки неисправности
Ревизию предусматривают еще при монтаже. Периодичность осмотра и чистки зависит от топлива, режима работы и требований производителя. Перед отопительным сезоном проверяют целостность секций, креплений, разделки, оголовка и уплотнений. Сажу удаляют до того, как она сузит канал или загорится.
Эксплуатацию прекращают, если появились запах дыма в помещении, следы копоти у стыков, изменение цвета металла, перегрев стены, потеки конденсата, расшатывание кронштейнов или ухудшение тяги. Эти признаки нельзя маскировать герметиком — нужна диагностика всей трассы.
Сколько занимает монтаж и из чего складывается смета
Простой заводской комплект можно установить за один рабочий день, но подготовка проема, усиление стены, сложный обход карниза и высотные работы увеличивают срок. В смету входят не только трубы: стартовый элемент, тройник, ревизия, конденсатосборник, проходной короб, огнестойкая облицовка, опорная площадка, кронштейны, оголовок, крепеж и безопасный доступ для обслуживания.
Экономить безопаснее на длине трассы за счет грамотного проекта, а не на разделке, толщине стали и креплении. Если монтаж влияет на пожарную безопасность дома, работу следует поручить специалистам и сохранить паспорта, сертификаты и акт монтажа.
Как СтройИндустрия проектирует инженерные узлы
В проектах домов места для печей, котельных и инженерных проходок определяют до монтажа отделки. Собственный проектный отдел СтройИндустрии увязывает архитектуру с конструкциями, а бригады работают по документации. Посмотреть реализованные решения можно в разделе построенных домов, а оценить варианты будущего дома — в каталоге проектов.
Клиент получает еженедельные фотоотчеты и персональное сопровождение. Компания строит по действующим ГОСТ и СП и предоставляет гарантию 15 лет на готовый дом.
Что проверить перед запуском
Собранный дымоход нельзя оценивать только по внешнему виду. До первого розжига проверяют направление раструбов, герметичность соединений, наличие ревизии и конденсатосборника, расстояние до горючих конструкций, а также жесткость наружной вертикали. Важна и совместимость с конкретным прибором: паспорт котла или печи может ограничивать число поворотов, требуемую высоту и тип трубы.
Первый запуск проводят на умеренной мощности. Если появляется запах дыма в помещении, следы конденсата на стыках или тяга меняется от порывов ветра, прибор останавливают и ищут причину. Часто проблема не в диаметре трубы, а в слишком длинном горизонтальном участке, неправильном оголовке или непрогретом канале. Исправлять эти узлы после отделки значительно сложнее, поэтому схему лучше согласовать до монтажа.
Безопасный дымоход начинается с паспорта отопительного прибора и расчета трассы. Труба, которая просто выглядит аккуратно на фасаде, еще не гарантирует ни тягу, ни пожарную безопасность
Заключение
Безопасный дымоход через стену начинается с совместимости оборудования и системы, а не с покупки набора труб. Нужно рассчитать сечение и высоту, сделать негорючую разделку, передать вес на надежную опору, защитить наружную часть от охлаждения и оставить доступ для чистки. Для деревянного дома ошибку в проходном узле нельзя считать косметическим дефектом — это прямой пожарный риск.
Кейс из практики
В портфолио СтройИндустрии есть каркасные дома с мансардой и проекты с отдельными техническими помещениями. На таких объектах инженерные проходки важно заложить до закрытия каркаса: тогда можно сохранить несущие стойки, нужные отступы и доступ к ревизии, не вырезая готовую стену.
Источники и нормативы
- СП 7.13130.2013 — Отопление, вентиляция и кондиционирование. Требования пожарной безопасности Открыть источник →
- Требования МЧС России к устройству дымохода отопительной печи Открыть источник →
- Федеральный закон № 123-ФЗ — Технический регламент о требованиях пожарной безопасности Открыть источник →
Частые вопросы
Можно ли вывести дымоход через деревянную стену
Можно, если проект предусматривает негорючую разделку и требуемые расстояния до древесины. Размер проема определяют по паспорту системы и нормам, а не по наружному диаметру трубы.
Можно ли поставить одностенную трубу снаружи
Как универсальное решение — нет. На холодном фасаде она быстро охлаждает газы и провоцирует конденсат. Наружный участок обычно выполняют утепленной заводской системой.
Какой диаметр выбрать
Не меньше выхода отопительного прибора, если производитель не допускает иное. Окончательное сечение подтверждают паспорт оборудования и расчет тяги.
Сколько колен допустимо
Чем их меньше, тем устойчивее тяга и проще чистка. Максимальное число и углы поворота берут из документации прибора и дымоходной системы.
Почему дым идет в дом
Возможны недостаточная высота, холодный канал, засорение, ветровой подпор, нехватка приточного воздуха или ошибка в конфигурации. Причину определяют диагностикой, а не заменой оголовка наугад.
Зачем нужен конденсатосборник
Он собирает влагу в нижней точке наружной вертикали и позволяет удалить ее без попадания в прибор или стыки.
Как часто чистить дымоход
По графику изготовителя и фактическому загрязнению. Осмотр перед отопительным сезоном обязателен; при интенсивной топке твердым топливом проверки проводят чаще.
Можно ли установить дымоход самостоятельно
Технически собрать модули можно, но проход через горючую стену, расчет тяги и высотное крепление влияют на пожарную безопасность. Эти работы разумно поручить квалифицированным специалистам.
