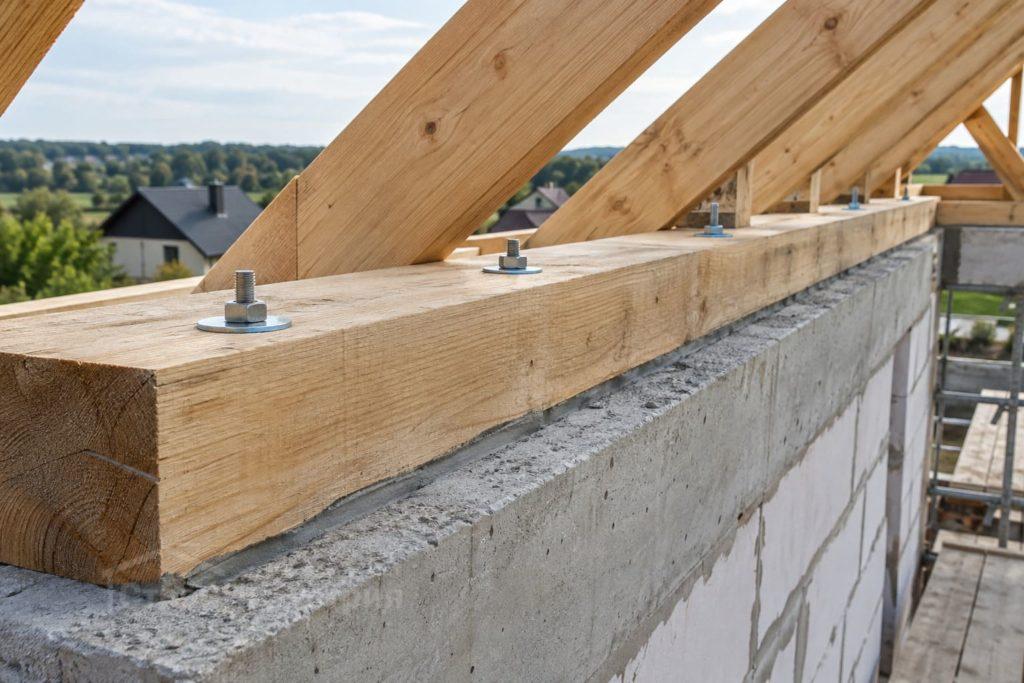

Мауэрлат крепят к железобетонному армопоясу закладными шпильками либо расчетными анкерами через отсечную гидроизоляцию. Для частного дома часто применяют крепеж М12–М16 с шагом порядка 1–1,5 м, однако это только исходный ориентир: диаметр, глубину анкеровки и расстояния определяет конструктор по снеговой и ветровой нагрузке, схеме стропил, материалу стен и геометрии крыши. В газобетонных стенах крепить мауэрлат прямо к блокам без проектного решения нельзя.
Зачем нужен армопояс под мауэрлат
Мауэрлат распределяет усилия от стропил по стене и связывает кровлю с коробкой дома. Армопояс принимает сосредоточенные нагрузки, выравнивает верх стен и создает надежное основание для анкеровки. Для ячеистого бетона это особенно важно: блок хорошо работает на равномерное сжатие, но локальное растяжение от анкера и вырыв при ветровом подсосе переносит хуже железобетона.
Пояс должен быть непрерывным по контуру, с расчетным армированием и достаточной прочностью бетона. Разрывы, тонкие участки у проемов и случайные закладные ослабляют узел. Наружную часть армопояса утепляют по проекту, чтобы массивный бетон не стал мостиком холода.
Какие способы крепления применяют
| Способ | Когда подходит | Что важно проверить |
|---|---|---|
| Закладные шпильки | Новое строительство, положение крепежа известно до бетонирования | Анкеровка, вертикальность, защита резьбы, привязка к стропилам |
| Механические анкеры | Бетон набрал прочность, требуется монтаж после заливки | Класс бетона, глубина, расстояние до края, момент затяжки |
| Химические анкеры | Реконструкция или сложное расположение отверстий | Подтвержденная система, очистка отверстия, температура монтажа |
| Хомуты и обвязки | Только как часть проектного решения | Несущая схема, защита от коррозии, отсутствие повреждения стены |
Закладные шпильки дают предсказуемый результат, если их зафиксировали в арматурном каркасе и не сместили при вибрировании бетона. Устанавливать анкеры после набора бетоном прочности удобнее с точки зрения разметки, но при этом нужно точно пробурить отверстия. Химический состав помогает в отдельных ситуациях, однако его нельзя выбирать только по названию: основание, диаметр, глубина и режим отверждения должны соответствовать технической документации.
Проволочные скрутки и самодельные крючья не являются равноценной заменой расчетному крепежу. Они не позволяют контролировать несущую способность на вырыв и качество затяжки.
Как выбрать диаметр, длину и шаг шпилек
Популярный диапазон М12–М16 и шаг 1–1,5 м подходит лишь для предварительной оценки. При большой парусности крыши, тяжелом покрытии, сложной стропильной схеме или повышенной снеговой нагрузке параметры меняются. Шпильки размещают так, чтобы они не попадали под стропильные ноги, стыки бруса и места выборки.
Длина складывается из глубины анкеровки, толщины гидроизоляции, высоты мауэрлата, широкой шайбы, гайки и запаса резьбы. Слишком короткий крепеж не обеспечит анкеровку, слишком длинный мешает монтажу и провоцирует изгиб при затяжке.
Шаг шпилек нельзя назначать отдельно от стропил. Мы сначала раскладываем кровельную систему, затем ставим крепеж между опорными узлами и фиксируем схему до бетонирования
Подготовка армопояса и древесины
До монтажа проверяют геометрию пояса, отметки, фактическую прочность бетона и положение крепежа. Затягивать мауэрлат на свежем бетоне нельзя: локальное усилие способно повредить кромку или ослабить анкеровку. Срок ожидания зависит от состава бетона, температуры и подтвержденного набора прочности.
Брус должен соответствовать проектному сечению, иметь допустимую влажность и защитную обработку. Поверхность армопояса очищают и выравнивают. Между бетоном и древесиной устраивают непрерывную отсечную гидроизоляцию, совместимую с основанием и условиями эксплуатации.
Стыки мауэрлата располагают на опоре и соединяют расчетным способом. Простое примыкание торец в торец без накладки, замка или крепежа не создает непрерывной обвязки.
Пошаговый монтаж на закладные шпильки
- 1. Снимите фактические координаты всех шпилек.
- 2. Разложите брус на армопоясе и отметьте стыки.
- 3. Перенесите оси крепежа на древесину шаблоном, а не примерным ударом сверху.
- 4. Просверлите отверстия с небольшим монтажным допуском без чрезмерного ослабления бруса.
- 5. Уложите гидроизоляцию и аккуратно посадите мауэрлат на шпильки.
- 6. Проверьте горизонталь, прямолинейность и диагонали контура.
- 7. Установите широкие шайбы и гайки.
- 8. Затягивайте постепенно, переходя по периметру, без продавливания древесины.
- 9. Повторно проверьте узел после выравнивания и до установки стропил.
Если отдельная шпилька смещена, отверстие можно локально расширить только после проверки остаточного сечения бруса и возможности поставить увеличенную шайбу. Сильно уводить отверстие к краю или делать длинный паз опасно. При существенной ошибке конструктор выбирает новый анкер либо усиливающую накладку.
Монтаж на анкеры после бетонирования
Отверстия сверлят через подготовленный брус или по шаблону, контролируя глубину и расстояние до края армопояса. Бетонная пыль резко снижает надежность некоторых систем, поэтому отверстие очищают по инструкции: продувка и щетка выполняются заданное число раз.
Механический анкер затягивают с нормированным моментом. Перетяжка может разрушить кромку бетона или смять древесину, недотяжка оставит люфт. Химический анкер нагружают только после полного отверждения при фактической температуре.
Гидроизоляция и защита от гниения
Древесина не должна постоянно контактировать с влажным бетоном. Отсечный слой укладывают без разрывов, полотна соединяют с нахлестом по системе материала, отверстия вокруг шпилек не превращают в открытые воронки. При необходимости применяют сочетание мастики и рулонной гидроизоляции, если оно предусмотрено проектом.
Антисептик наносят на сухой брус со всех сторон, уделяя внимание торцам и отверстиям. Но пропитка не заменяет гидроизоляцию и вентиляцию. Если кровельный пирог или фасадный узел направляет конденсат к мауэрлату, дерево будет намокать независимо от марки состава.
Как проверить готовый узел
- • мауэрлат образует ровный замкнутый контур;
- • брус опирается на пояс без качания и точечных подкладок;
- • гидроизоляция непрерывна;
- • шайбы полностью опираются на древесину;
- • гайки затянуты равномерно, брус не смят;
- • шпильки не мешают стропилам и металлическим соединителям;
- • стыки бруса выполнены по проекту;
- • есть фото закладных до заливки и готового крепления;
- • фактический шаг и диаметр занесены в исполнительную схему.
Особое внимание уделяют углам, ендовам и местам опирания прогонов. Именно там усилия отличаются от равномерной схемы, а стандартного шага может быть недостаточно.
Типичные ошибки
Первая ошибка — заложить шпильки без раскладки стропил. Вторая — затянуть гайки до набора бетоном прочности. Третья — поставить узкие шайбы, которые врезаются в древесину. Также встречаются отсутствие гидроизоляции, стыки бруса между опорами, близкое расположение анкера к краю армопояса и крепление непосредственно в газобетон.
СтройИндустрия проектирует кровельные узлы до начала стройки. Бригады работают по документации, а клиент контролирует этапы через личный кабинет. Посмотреть построенные дома можно в разделе наши работы, выбрать архитектуру — в каталоге проектов, ознакомиться с обязательствами подрядчика — на странице гарантии 15 лет.
Что зафиксировать до бетонирования
Если выбран вариант с закладными шпильками, схему крепежа утверждают до заливки армопояса. На плане отмечают оси стропил, стыки бруса, места будущих опор и отверстия под коммуникации. Шпилька, попавшая в стык мауэрлата или прямо под стропильную ногу, создает лишнюю подрезку и ослабляет узел. После заливки такую ошибку уже нельзя исправить без анкера или переработки раскладки.
Перед монтажом древесину сортируют: в мауэрлат не ставят брус с глубокой трещиной, сильной винтоватостью или следами биопоражения. Брус отделяют от бетона рулонной гидроизоляцией и не затягивают гайки до смятия древесины. После первых циклов влажности и нагрузки крепеж повторно осматривают: если брус подсох, гайки иногда требуют аккуратной подтяжки по проектному решению.
Схема шпилек — часть кровельного проекта, а не отдельная операция на площадке. Чем раньше она согласована, тем меньше случайных подрезок и спорных решений после заливки бетона
Заключение
Надежное крепление мауэрлата — это совместная работа армопояса, анкеровки, гидроизоляции и стропильной схемы. Типовой диапазон М12–М16 и шаг 1–1,5 м используют только как ориентир для предварительного планирования. Рабочие параметры должен подтвердить конструктор с учетом нагрузок и конкретного дома.
Кейс из практики
В портфолио СтройИндустрии есть дома с разной этажностью, пролетами и формой кровли. Такая вариативность показывает, почему один шаг шпилек нельзя переносить с объекта на объект: двухскатная крыша компактного дома и сложная кровля дома площадью более 200 м² передают на стены разные усилия.
Источники и нормативы
- СП 64.13330.2017 — Деревянные конструкции Открыть источник →
- СП 20.13330.2016 — Нагрузки и воздействия Открыть источник →
- СП 17.13330.2017 — Кровли Открыть источник →
Частые вопросы
Нужен ли армопояс под мауэрлат на газобетоне
В большинстве расчетных схем — да. Он распределяет нагрузку и дает основание для анкеровки. Окончательное решение принимает конструктор.
Какой диаметр шпилек выбрать
Часто используют М12–М16, но диаметр зависит от вырывающего усилия, глубины анкеровки, шага и класса крепежа. Его подтверждают расчетом.
Какой шаг делать между шпильками
Предварительный ориентир — 1–1,5 м, с обязательной привязкой к стропилам, углам и стыкам. В ветровых зонах шаг может быть меньше.
Когда затягивать гайки
После подтвержденного набора бетоном требуемой прочности. Срок зависит от состава, температуры и ухода за бетоном.
Какая гидроизоляция нужна
Непрерывная отсечная система между бетоном и древесиной: рулонный материал, мастика или их сочетание по проекту. Случайная полоска пленки ненадежна.
Что делать, если шпилька смещена
Небольшое смещение иногда компенсируют отверстием с увеличенной шайбой. Существенную ошибку исправляют дополнительным расчетным анкером или усилением по решению конструктора.
Можно ли использовать проволоку вместо шпилек
Не как равноценную замену. Проволочная скрутка не обеспечивает предсказуемую несущую способность на вырыв и не позволяет контролировать затяжку.
Как не допустить гниения мауэрлата
Использовать сухую защищенную древесину, непрерывную гидроизоляцию, исключить протечки и обеспечить правильный кровельный и фасадный узел.
